Il nuovo Raddrizzatore digitale ELCA Le funzionalità di: Programmazione Controllo delle accensioni degli SCR e regolazione dell'output Indicazione di allarme su vari parametri Interfacciamento con PC o PLC esterno sono tutte controllate da una sistema digitale Per raddrizzatori ad onde pulsanti
Certificata ISO9001:2000

VANTAGGI NELL'IMPIEGO DEI RADDRIZZATORI A ONDE PULSANTI IN ANODIZZAZIONE

Anche se il trattamento viene effettuato con lo stesso valore medio di corrente, la qualità dell'ossido è migliore di quella ottenuta con un raddrizzatore convenzionale; come dimostrato dai test di abrasione, rendimento (ISO 3210) e corrosione (Kesternich).  È possibile (senza svantaggi) lavorare con una densità di corrente più alta in confronto a quella di un raddrizzatore convenzionale. In questo modo si ha anche un risparmio di tempo del 20%-25% in confronto ai raddrizzatori convenzionali.



SCELTA DEL VALORE DI CORRENTE (Ampere)

I raddrizzatori ad onde pulsanti sono caratterizzati dai seguenti 3 parametri: Corrente di base Corrente di impulso = corrente di base x 1.5 Corrente media = 1.35 x corrente di base Come conseguenza si possono ottenere i seguenti vantaggi: Migliore qualità dell'ossido (ma senza risparmio di tempo) se la corrente media del raddrizzatore ad onde pulsanti è la stessa della corrente media del raddrizzatore convenzionale Migliore qualità dell'ossido e riaprmio di tempo (del 20%-25%) se la corrente DI BASE del raddrizzatore ad onde pulsanti è la stessa della corrente media del raddrizzatore convenzionale

Example: Corrente di base = 6.000 Adc Corrente di impulso = 6.000 x 1.5 = 9.000 Adc Corrente media = Base x 1.35 = 6.000 x 1.35 = 8.100 Adc



CARATTERISTICHE TECNICHE Ciclo continuo Controllo elettronico, da 0 al 100%, per mezzo di SCR sul lato primario o secondario Trasformatore principale secondo standard "Trasformatori di sicurezza" Controllo di corrente a Tensione costante e (o) corrente costante (Selezionabile) Precisione: ±1% del f.s. per una variazione dal 10% al 100% Raffreddamento: Aria forzata (Grado di protezione IP20) o in alternativa: Misto Aria / Acqua (Grado di protezione IP20) Acqua (Grado di protezione IP54) Interruttore generale automatico con controllo elettronico Protezioni di Max. corrente, senso ciclico rete, Max. temperatura Pannello di controllo remoto Costruzione secondo standard: EN 60146 (IEC 146)

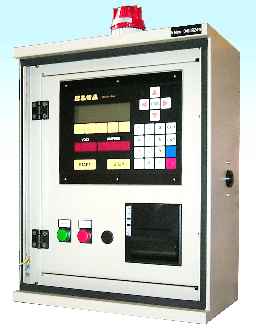

OPTIONAL: Interfacciamento con PLC esterno Segnali analogici (per mezzo di schede elettroniche opto-isolate) e contatti Interfaccia di tipo FIELDBUS (su linea seriale) APC Anodizing Process Computer (Nuovo tipo) che permette: Controllo automatico della superficie da anodizzare Preimpostazione della densitá di corrente di anodizzazione e richiesta del numero di micron Esecuzione automatica del processo di anodizzazione, settando la densità dautomatic carring out of the anodizing process, setting the current density (A/sqdm.) and the requested micron number only. Automatic printout of anodizing parameters Clicca sull'immagine per vedere la scheda prodotto L'APC calcola automaticamente la superficie del carico e controlla direttamente la corrente erogata dal raddrizzatore; alla fine del processo viene attivato un allarme di fine ciclo. L'APC può essere equipaggiato con stampante, per la stampa automatica dei parametri di processo.

NOTA: Per ragioni tecniche i raddrizzatori esistenti non possono essere equipaggiati con l'APC

Choice of anodizing rectifiers control facility:

CONTROLLO MANUALE (sempre previsto)	Marcia/stop a mezzo appositi pulsanti. Regolazione della tensione (corrente) erogata a mezzo manopola posta sul pannello di comando. Tempo di ossidazione regolabile a mezzo timer.
INTERFACCIAMENTO CON APC (A richiesta)	Marcia/stop a mezzo appositi pulsanti. Preselezione della densità di corrente (A/dm2 ) e dello spessore (micron) sulla tastiera dell'APC. Il raddrizzatore eroga automaticamente la corrente richiesta. Allarme di fine ciclo al raggiungimento del numero dei micron prestabiliti. Stampa automatica dei parametri di trattamento quando il pulsante di stop è premuto.
INTERFACCIAMENTO CON PLC ESTERNO (A richiesta) PUÒ ESSERE SCELTO UNO DEI SEGUENTI SISTEMI: A mezzo segnali analogici (sono previste opportune schede di isolamento) e contatti A mezzo BUS di CAMPO (linea seriale).	A mezzo segnali analogici e contatti Marcia/stop a mezzo contatto esterno (Il raddrizzatore lavora mentre il contatto è chiuso). Regolazione della tensione (o corrente) erogata a mezzo segnale analogico (4÷20mA) o (0÷10V). Segnali di ritorno* proporzionali alla tensione e corrente erogata. Tempo di ossidazione calcolato dal PLC esterno. * (con opportune schede di isolamento) A mezzo BUS di CAMPO (linea seriale): Questo sistema permette di controllare la Marcia/stop, impostare il valore della tensione (o corrente) in uscita, leggere i valori di tensione (o corrente) erogata così come lo stato del raddrizzatore per mezzo di comandi digitali trasmessi sulla linea seriale
APC E PLC ESTERNO (A richiesta)	Marcia/stop a mezzo di un contatto esterno (il raddrizzatore lavora mentre il contatto è chiuso). Regolazione della corrente di uscita effettuata dall' APC sulla base della superficie misurata e della densità di corrente prestabilita. Tempo di ossidazione calcolato dall' APC; un contatto di fine ciclo è disponibile per il PLC esterno quando il numero di micron prestabiliti viene raggiunto. Stampa dei parametri di trattamento quando si apre il contatto marcia/stop del PLC. E' possibile anche lo scambio di parametri e informazioni digitali via linea seriale.
